CIJEVNI IZMJENJIVAČ TOPLINE

Opis

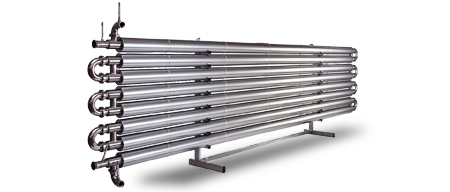

Cijevni izmjenjivać topline omogućuje toplinsku razmjenu između rashladnog medija ( propilen glikola ) i proizvoda ( mošt ili masulj ). Izmjenjivać sastoji se od nosećeg okvira na kojem su ugrađene cijevi koje ćine koncentrične razmjene.

Cijevni izmjenjivać topline potpuno je izrađen od nehrđajućeg čelika i opremljen digitalnim kontrolerima za kontrolu ulaza i izlaza proizvoda ( mošta ili masulja ) te ulaza i izlaza rashladnog medija ( propilen glikola ).

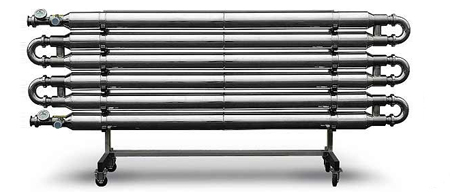

Na zahtjev cijevni izmjenjivać topline može biti izoliran sa parnom branom te fizička i uv zaštita od inox-a ili aluminija. Nudimo i mobilne na kotaćima koji dolaze u kompletu sa rashladnim uređajem, spremnikom, pumpama te komandnom stanicom.

Tehnički podaci

MODEL	ISKORISTIVOST Kcal/h - kW	CIJEVI kom	DIMENZIJE mm	DUŽINA mm	m2
12	12000 – 13,9	4	40 x 60	3000	1.5
18	18000 – 20,9	6	40 x 60	3000	2.25
12-1	15700 – 18,2	6	52 x 76	2000	1.90
18-1	24000 – 27,9	6	52 x 76	3000	3.0
18-2	32000 – 37,2	6	70 x 101	3000	4.0
24	40000 – 46,5	8	70 x 101	3000	5.3
30	50000 – 58,1	10	70 x 101	3000	6.6
36	60000 – 69,7	12	70 x 101	3000	7.9
24-1	40000 – 46,5	4	70 x 101	6000	5.3
36-1	60000 – 69,7	6	70 x 101	6000	7.9
48	80000 – 92,9	8	70 x 101	6000	10.5
60	100000 – 116,2	10	70 x 101	6000	13.2
72	125000 – 145,3	12	70 x 101	6000	15.8
84	150000 – 174,3	14	70 x 101	6000	18.5
96	175000 – 203,4	16	70 x 101	6000	21.1
60-1	125000 – 145,3	10	80 x 114	6000	15.1
72-1	150000 – 174,3	12	80 x 114	6000	18.1
84-1	175000 – 203,4	14	80 x 114	6000	21.1
96-1	200000 – 252,4	16	80 x 114	6000	24.1
108	225000 – 261,5	18	80 x 114	6000	27.2
120	250000 – 290,5	20	80 x 114	6000	30.1
96-2	250000 – 290,5	16	101 x 139	6000	30.5
96-3	320000 – 371,9	16	129 x 169	6000	38.4

Iskoristivost je izračunata s rashladnim medijom od + 7°C do + 12°C na izlazu i ulazu, proizvod do +25°C do +15°C na ulazu i izlazu.

mit

CIJEVNI IZMJENJIVAČ TOPLINE

Opis

Tehnički podaci

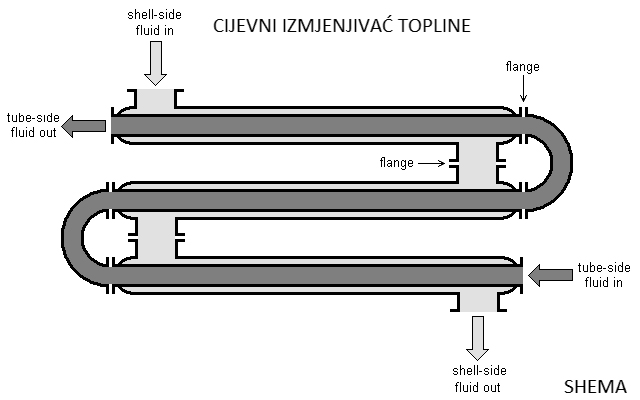

Shema
